HLY系列高压流量自控装置

点击量:5421    发布日期:2017-10-11



1. 产品概述

        HLY系列高压流量自控装置是本公司研发的机电一体化高科技产品,该产品把流量计、调节阀、控制器、智能无线通讯接口有机的结合为一体。具有结构紧凑、操作简便、显示直观,控制精度高、耐腐蚀、耐高温、防结垢,手动控制流量及自动控制流量等特点。可根据控制要求输入设定值,自动完成稳定的流量掺注,特别适用于油田掺水、定量注水及各种液体的定量控制装置具有多种通讯接口:RS485通讯,GPRS通讯和无线通讯等,产品的网络化设计理念,可使产品实现远程监控。数字化操作及通讯系统的应用实现了通讯控制过程的全数字化。

本产品依据国家标准:
       GB/T 13927-2008       《工业阀门∙压力试验》
       GB/T 9113-2010        《整体钢制管法兰》
本产品依据行业标准:
       GB/T 12224-2015        《钢制阀门一般要求》
本产品依据企业标准:
       Q/341103 AJD10-2012    《企业标准——智能流量控制器》

2. 工作原理及结构
       HLY系列高压流量自控装置,从结构分为“流量测量传感器”,“电动调节阀”,“智能控制仪”三部分。



    产品特点:
       ■ 采用高性能嵌入式处理器和闭环控制技术,确保流量控制精度;
       ■ 调节阀采用角行程调节阀,具有结构紧凑、重量轻、调节稳定、可靠性高等优点;
       ■ 中文液晶显示界面,人机交互更加直观便捷;
       ■ 故障自动检测功能,具有运行、故障等指示装置;
       ■ 可承受1. 0~42MPa的高压液体,多种口径可选择,保证流量控制区间;
       ■ 具有注水压力控制功能,当注水压力超出设定阈值时,调节阀停止开启。

3. 技术参数


流量参数

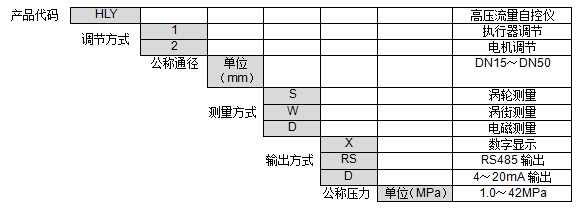

4. 型号说明


示例:HLY-1-40-W-RS-25
 说明:LDC电磁流量计,1:调节机构为执行器,通径 (DN):40mm,W:涡街测量方式,RS:RS485信号输出,25:额定工作压力25MPa。

5. 外型尺寸

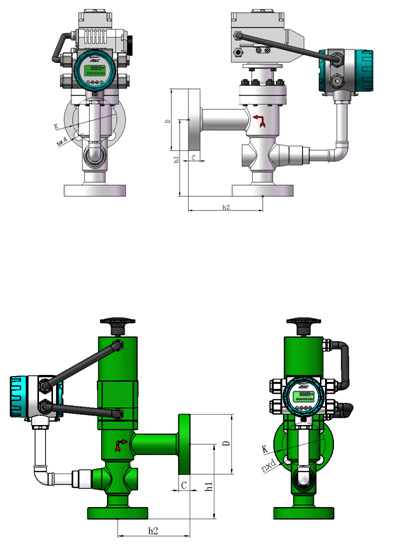

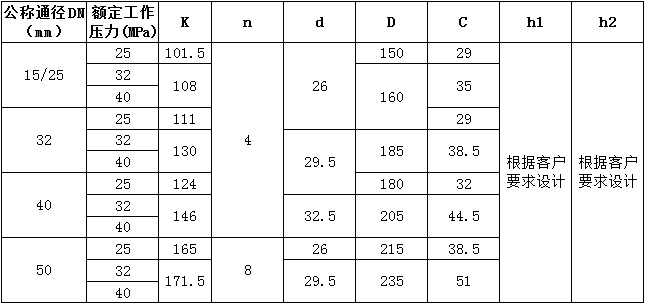

     5.1外形图




5.2安装示意图

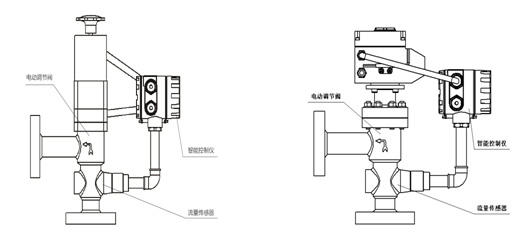

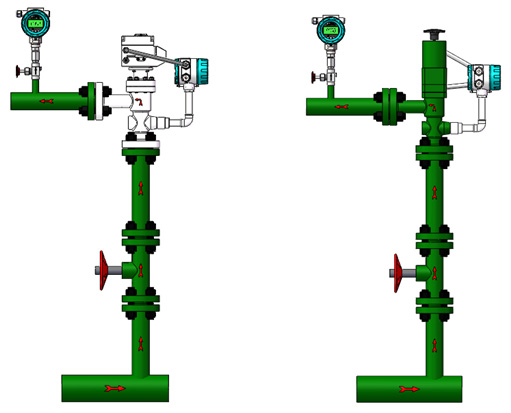

5.3选型、订货及安装注意事项

1、为了使装置发挥最大的效能,选型时请根据实际使用流量选择装置的口径,在大管径小流量的场合,建议采用变径管选用适合流量要求的规格型号。
2、在订货时最好能提供压力、压差、流量等直接影响产品性能的数据,如需配套压力变送器请在订货时说明。
3、本装置应安装在无应力的管线内,不应受管线膨胀、冷缩、震动的影响,要求留有安装、拆卸、检修的空间,环境应无强磁场的影响。
4、为了便于装置的维修和周期检定,建议在装置的进水口和出水口安装截止阀和放空阀。
5、为了保证计量的准确性,本装置安装的进水管直管段长度应大于10DN,后直管段不做要求。介质流向应与壳体上的流向标志一致。
6、如介质中杂质较多,在本装置前应安装过滤器。

5.4接线要求

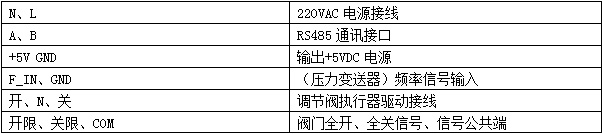

       接线端子说明:


注:HLY系列高压流量自控装在可采用电池供电,此时仅具有流量测量功能,为了防止电池放电,出厂时电池插头默认未插上,用户在实际使用时可将电池插头插上。
